ZEB_Annual Report_2014

52 / 64

52 ZEB annual report 2014

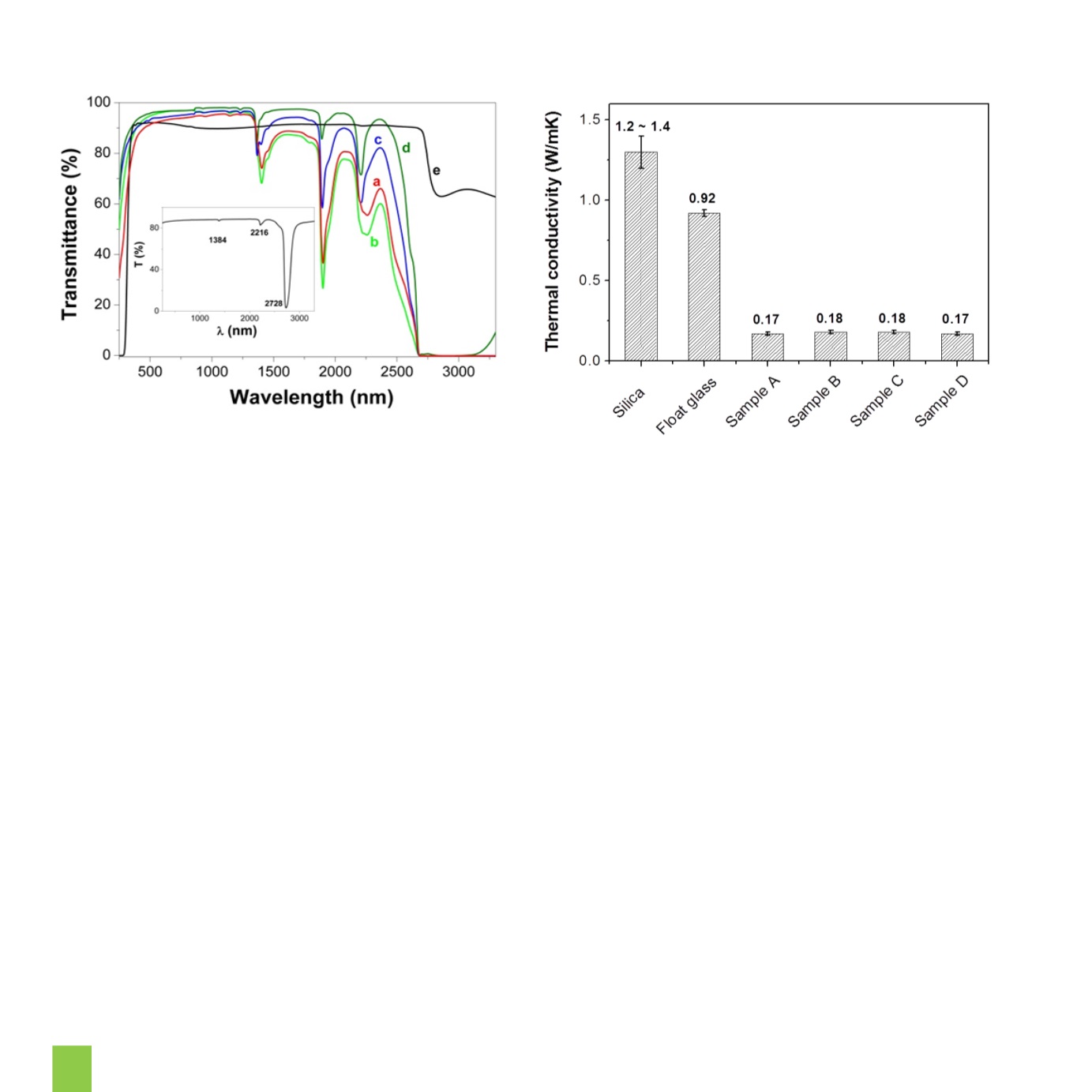

Figure 1: UV-VIS-NIR transmittance spectra of the as-synthesized new
aerogel glass materials. (a) Sample A, (b) Sample B, (c) Sample C,
(d) Sample D, (e) Float glass, and an inset depicting the transmittance
spectrum of a quartz glass. | Figur 1: UV-VIS-NIR transmisjonsspektrum
for de nye aerogel glassmaterialene. (a) Prøve A, (b) Prøve B, (c) Prøve
C, (d) Prøve D, (e) Floatglass, og en innsetting som viser spekteret til
kvartsglass.
particle size and/or the porosity. The above
described structural and functional features
may make aerogel glass materials interesting
and attractive for future window glazing
applications.
| Glassmaterialer er i utstrakt bruk i dagens
bygninger, og denne bruken vil sannsynligvis
øke enda mer i de kommende årene. Store
vindus- og glassareal er ofte foretrukket,
f.eks. med hensyn til dagslysinnslipp og
visuelle utrykk. På den annen side kan også
vinduene være ansvarlige for store varmetap
fra bygningene og motsatt overoppheting
av bygningene fra innfallende solstråling.
Dermed vil de ulike egenskapene til
glassmaterialene være svært viktige. Det
vil også være av avgjørende betydning hvis
det er mulig å forbedre disse egenskapene
betraktelig. Med andre ord, for framtidens
glassmaterialer og deres anvendelse i f.eks.
nullenergi- og nullutslippsbygninger, vil det
være viktig å adressere egenskaper knyttet
til f.eks. solinnstrålingstransmisjon, termisk
ledningsevne, massetetthet og mekanisk
styrke.
Målet for vårt studium presentert her har
vært å forsøke å utvikle et nytt aerogel
glassmateriale for energieffektive bygninger
med lav massetetthet (vekt), lav termisk
ledningsevne, høyt gjennomslipp av synlig
solstråling og tilfredsstillende høy mekanisk
styrke.
Eksperimentelt i korte trekk, så ble nye
aerogel glassmaterialer framstilt med godt
resultat ved sintring av monolittisk silika
aerogelforløpere ved forhøyede temperaturer
(Gao et al. 2014ab). Disse nye aerogel
glassmaterialene ble karakterisert ved høy
synlig soltransmittans (Tvis ≈ 91 – 96 % ved
500 nm) (Fig.1), lav termisk ledningsevne (k ≈
0.17 – 0.18 W/(mK)) (Fig.2), lav massetetthet
(ρ ≈ 1.60 – 1.79 kg/dm3), og forsterket
Figure 2: Thermal conductivity of the new aerogel glass materials,
where the values of silica and float glass are also depicted for
comparison reasons: | Figur 2: Varmeledningsevnen til de nye
aerogel glassmaterialene, hvor også ytelsen til kvarts- og floatglass
er avmerket til sammenligning.
.
