53 / 64
53
ZEB
annual report 2014
mekanisk styrke (typisk elastisitetsmodul Er
≈ 2.0 – 6.4 GPa og hardhet H = 0.23 – 0.53
GPa).
Disse nye og forbedrede egenskapene,
oppsummert i Tabell 1, ble utledet fra en
rekke gjentatte geldannelses- og aldringstrinn
gjennom uttørking av silika aerogel. Den
aktuelle ”sol → gel → glass” omformingen
ble undersøkt med termogravimetrisk analyse
(TGA), skanning elektronmikroskopi (SEM),
nanoinntrykking, og Fourier transform
infrarød (FTIR) spektroskopi. Strategier for
å videre forbedre den mekaniske styrken
til de framstilte aerogel glassmaterialene
blir også diskutert. Sammenlignet med
monolittisk silika aerogel som typisk har
en termisk ledningsevne på omkring
0.013 W/(mK), ser det ut til å være et stort
potensiale for å videre redusere den termiske
ledningsevnen og dermed forbedre de
termiske isolasjonsegenskapene til aerogel
glassmaterialene ved å optimalisere deres
strukturelle egenskaper som partikkelstørrelse
og porøsitet. De strukturelle og funksjonelle
egenskapene beskrevet ovenfor gjør aerogel
glassmaterialer interessante og attraktive for
framtidens vindusapplikasjoner.
References
|
Referanser
T. Gao, B. P. Jelle, A. Gustavsen and J. He,
”Lightweight and Thermally Insulating Aerogel
Glass Materials”, Applied Physics A: Materials
Science & Processing, 117, 799-808, 2014a.
T. Gao, B. P. Jelle, A. Gustavsen and J.
He, ”Synthesis and Characterization of
Aerogel Glass Materials for Window Glazing
Applications”, Proceedings of the 38th
International Conference and Exposition
on Advanced Ceramics and Composites,
Daytona Beach, Florida, U.S.A., 26-31
January, 2014b.

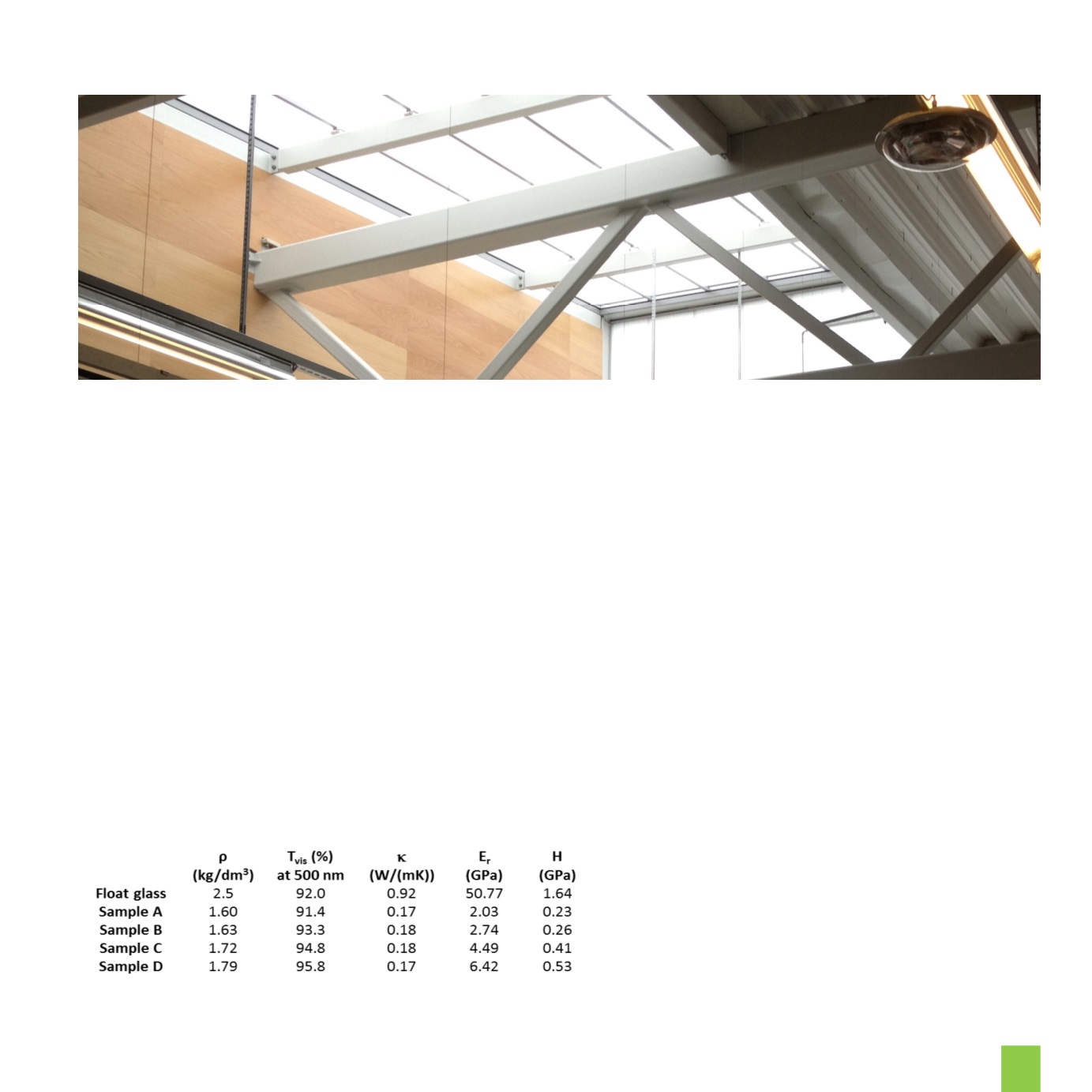

Rema 1000 store at Kroppanmarka with 220m2 translucent aerogel panels. Photo: Anne G.Lien
|
Rema 1000 butikk I Kroppanmarka med 220 m2
translusente polykarbonatplater fylt med aerogel. Foto: Anne G.Lien
Table 1: Miscellaneous properties of the new aerogel
glass materials. Float glass properties for comparison.
|
Tabell 1: Diverse egenskaper for de nye earogel materialene.
Floatglass egenskaper til sammenligning.
